Jumat, 29 Oktober 2010

Gambaran Umum Theodolite

  • PENGERTIAN UMUM
Theodolite adalah instrument / alat yang dirancang untuk pengukuran sudut yaitu sudut mendatar yang dinamakan dengan sudut horizontal dan sudut tegak yang dinamakan dengan sudut vertical. Dimana sudut – sudut tersebut berperan dalam penentuan jarak mendatar dan jarak tegak diantara dua buah titik lapangan.


  • KONSTRUKSI THEODOLITE
Secara umum bagian theodolite dibagi atas tiga bagian:
theodolite





1.Bagian Bawah, terdiri dari pelat dasar dengan tiga sekrup penyetel yang menyanggah suatu tabung sumbu dan pelat mendatar berbentuk lingkaran. Pada tepi lingkaran ini dibuat pengunci limbus.
2.Bagian Tengah, terdiri dari suatu sumbu yang dimasukkan ke dalam tabung dan diletakkan pada bagian bawah. Sumbu ini adalah sumbu tegak lurus kesatu. Diatas sumbu kesatu diletakkan lagi suatu plat yang berbentuk lingkaran yang berbentuk lingkaran yang mempunyai jari – jari plat pada bagian bawah. Pada dua tempat di tepi lingkaran dibuat alat pembaca nonius. Di atas plat nonius ini ditempatkan 2 kaki yang menjadi penyanggah sumbu mendatar atau sumbu kedua dan sutu nivo tabung diletakkan untuk membuat sumbu kesatu tegak lurus.
Lingkaran dibuat dari kaca dengan garis – garis pembagian skala dan angka digoreskan di permukaannya. Garis – garis tersebut sangat tipis dan lebih jelas tajam bila dibandingkan hasil goresan pada logam. Lingkaran dibagi dalam derajat sexagesimal yaitu suatu lingkaran penuh dibagi dalam 360° atau dalam grades senticimal yaitu satu lingkaran penuh dibagi dalam 400 g.
3.Bagian Atas, terdiri dari sumbu kedua yang diletakkan diatas kaki penyanggah sumbu kedua. Pada sumbu kedua diletakkan suatu teropong yang mempunyai diafragma dan dengan demikian mempunyai garis bidik. Pada sumbu ini pula diletakkan plat yang berbentuk lingkaran tegak sama seperti plat lingkaran mendatar.
  • SISTEM SUMBU / POROS PADA THEODOLITE
  • sistem sumbu

  • SYARAT – SYARAT THEODOLITE
  • Syarat – syarat utama yang harus dipenuhi alat theodolite sehingga siap dipergunakan untuk pengukuran yang benar adalah sbb :
    1.Sumbu kesatu benar – benar tegak / vertical.
    2.Sumbu Kedua haarus benar – benar mendatar.
    3.Garis bidik harus tegak lurus sumbu kedua / mendatar.
    4.Tidak adanya salah indeks pada lingkaran kesatu.
  • MACAM – MACAM THEODOLIT
Dari konstruksi dan cara pengukuran, dikenal 3 macam theodolite :
1.Theodolite Reiterasi


Pada theodolite reiterasi, plat lingkaran skala (horizontal) menjadi satu dengan plat lingkaran nonius dan tabung sumbu pada kiap.
Sehingga lingkaran mendatar bersifat tetap. Pada jenis ini terdapat sekrup pengunci plat nonius.
type reiterasi

2.Theodolite Repetisi
Pada theodolite repetisi, plat lingkarn skala mendatar ditempatkan sedemikian rupa, sehingga plat ini dapat berputar sendiri dengan tabung poros sebagai sumbu putar.
Pada jenis ini terdapat sekrup pengunci lingkaran mendatar dan sekrup nonius.
repetisi
3. Theodolite Elektro Optis
Dari konstruksi mekanis sistem susunan lingkaran sudutnya antara theodolite optis dengan theodolite elektro optis sama. Akan tetapi mikroskop pada pembacaan skala lingkaran tidak menggunakan system lensa dan prisma lagi, melainkan menggunkan system sensor. Sensor ini bekerja sebagai elektro optis model (alat penerima gelombang elektromagnetis). Hasil pertama system analogdan kemudian harus ditransfer ke system angka digital. Proses penghitungan secara otomatis akan ditampilkan pada layer (LCD) dalam angka decimal.
electro optis
  • PENGOPERASIAN THEODOLITE
1)Penyiapan Alat Theodolite
Cara kerja penyiapan alat theodolita antara lain :
1.Kendurkan sekrup pengunci perpanjangan
2.Tinggikan setinggi dada
3.Kencangkan sekrup pengunci perpanjangan
4.Buat kaki statif berbentuk segitiga sama sisi
5.Kuatkan (injak) pedal kaki statif
6.Atur kembali ketinggian statif sehingga tribar plat mendatar
7.Letakkan theodolite di tribar plat
8.Kencangkan sekrup pengunci centering ke theodolite
9.Atur (levelkan) nivo kotak sehingga sumbu kesatu benar-benar tegak / vertical dengan menggerakkan secara beraturan sekrup pendatar / kiap di tiga sisi alat ukur tersebut.
10.Atur (levelkan) nivo tabung sehingga sumbu kedua benar-benar mendatar dengan menggerakkan secara beraturan sekrup pendatar / kiap di tiga sisi alat ukur tersebut.
11.Posisikan theodolite dengan mengendurkan sekrup pengunci centering kemudian geser kekiri atau kekanan sehingga tepat pada tengah-tengah titi ikat (BM), dilihat dari centering optic.
12.Lakukan pengujian kedudukan garis bidik dengan bantuan tanda T pada dinding.
13.Periksa kembali ketepatan nilai index pada system skala lingkaran dengan melakukan pembacaan sudut biasa dan sudut luar biasa untuk mengetahui nilai kesalaha index tersebut.
Sokkia TM20E
Theodolite SOKKIA TM20E pandangan dari belakang
KETERANGAN :
1. .Tombol micrometer 13. Sekrup koreksi Nivo tabung
2. Sekrup penggerak halus vertical 14. Reflektor cahaya
3. Sekrup pengunci penggerak vertical 15. Tanda ketinggian alat
4. Sekrup pengunci penggerak horizontal 16. Slot penjepit
5. Sekrup penggerak halus horizontal 17. Sekrup pengunci Nivo Tabung Telescop
6. Sekrup pendatar Nivo 18. Nivo Tabung Telescop
7. Plat dasar 19. Pemantul cahaya penglihatan Nivo
8. Pengunci limbus 20. Visir Collimator
9. Sekrup pengunci nonius 21. Lensa micrometer
10.Sekrup penggerak halus nonius 22. Ring focus benang diafragma
11.Ring pengatur posisi horizontal 23. Lensa okuler
12. Nivo tabung 24. Ring focus okuler
Sokkia TM1A
Theodolite SOKKIA TM1A pandangan dari samping kanan
KETERANGAN :
1. Ring focus objektif 10. Slot Penjepit
2. Ring bantalan lensa okuler 11. Pengunci limbus
3. Lensa okuler 12. Reflektor cahaya
4. Penutup Koreksi reticle 13. Nivo tabung
5. Sekrup pengunci penggerak vertical 14. Sekrup koreksi Nivo tabung
6. Sekrup Pengatur bacaan Horizontal dan vertical 15. Nivo kotak
7. Sekrup penggerak halus vertikal 16. Sekrup pendatar Nivo
8. Pengunci limbus 17. Plat dasar
9. Tanda ketinggian alat
Sokkia TM1A(kiri)

Senin, 28 Juni 2010

Perbengkelan (Teknik Pengelasan Logam)


Perbengkelan adalah salah satu mata kuliah di jurusan Keteknikan Pertanian, dimana mata kuliah ini membahas teknik pengelasan logam, Kesehatan dan Keselamatan Kerja (K3), Teknik Pengencangan dll. Kali ini akan dibahas mengenai Teknik Pengelasan Logam.
Untuk materi mengenai Teknik Pengencangan, anda bisa mengunduh di Link berikut ini sekedar untuk menambah pengetahuan anda:
1.Fisher.doc
2.Mur dan Baut.doc
3.Mur dan Baut.ppt
4.Paku.doc
5.Paku.ppt
6.Rivet.doc
7.Rivet.ppt
8.Sekrup.doc
9.Sekrup.ppt

      Pengelasan (welding) adalah salah salah satu teknik penyambungan logam dengan cara mencairkan sebagian logam induk dan logam pengisi dengan atau tanpa tekanan dan dengan atau tanpa logam penambah dan menghasilkan sambungan yang kontinyu.

Lingkup penggunaan teknik pengelasan dalam kontruksi sangat luas, meliputi perkapalan, jembatan, rangka baja, bejana tekan, pipa pesat, pipa saluran dan sebagainya.
Disamping untuk pembuatan, proses las dapat juga dipergunakan untuk reparasi misalnya untuk mengisi nlubang-lubang pada coran. Membuat lapisan las pada perkakas mempertebal bagian-bagian yang sudah aus, dan macam –macam reparasi lainnya.

Pengelasan bukan tujuan utama dari kontruksi, tetapi hanya merupakan sarana untuk mencapai ekonomi pembuatan yang lebih baik. Karena itu rancangan las dan cara pengelasan harus betul-betul memperhatikan dan memperlihatkan kesesuaian antara sifat-sifat lasdengan kegunaan kontruksi serta kegunaan disekitarnya.

Prosedur pengelasan kelihatannya sangat sederhana, tetapi sebenarnya didalamnya banyak masalah-masalah yang harus diatasi dimana pemecahannya memerlukan bermacam-macam penngetahuan.

Karena itu didalam pengelasan, penngetahuan harus turut serta mendampingi praktek, secara lebih bterperinci dapat dikatakan bahwa perancangan kontruksi bangunan dan mesin dengan sambungan las, harus direncanakan pula tentang cara-cara pengelasan. Cara ini pemeriksaan, bahan las, dan jenis las yang akan digunakan, berdasarkan fungsi dari bagian-bagian bangunan atau mesin yang dirancang.

Berdasarkan definisi dari DIN (Deutch Industrie Normen) las adalah ikatan metalurgi pada sambungan logam paduan yang dilaksanakan dalam keadaan lumer atau cair. Dari definisi tersebut dapat dijabarkan lebih lanjut bahwa las adalah sambungan setempat dari beberapa batang logam dengan menggunakan energi panas. Pada waktu ini telah dipergunakan lebih dari 40 jenis pengelasan termasuk pengelasan yang dilaksanakan dengan cara menekan dua logam yang disambung sehingga terjadi ikatan antara atom-atom molekul dari logam yang disambungkan.klasifikasi dari cara-cara pengelasan ini akan diterangkan lebih lanjut.

Pada waktu ini pengelasan dan pemotongan merupakan pengelasan pengerjaan yang amat penting dalam teknologi produksi dengan bahan baku logam. Dari pertama perkembangannya sangat pesat telah banyak teknologi baru yang ditemukan. Sehingga boleh dikatakan hamper tidak ada logam yang dapat dipotong dan di las dengan cara-cara yang ada pada waktu ini.

Dalam bab ini akan diterangkan beberapa cara penngelasan dan pemotongan yang telah banyak digunakan sedangkan penerapannya dalam praktek akan diterangkan dalam bab-bab yang lain.

KLASIFIKASI CARA-CARA PENGELASAN DAN PEMOTONGAN


Sampai pada waktu ini banyak sekali cara-cara pengklasifikasian yang digunakan dalam bidang las, ini disebabkan karena perlu adanya kesepakatan dalam hal-hal tersebut. Secara konvensional cara-cara pengklasifikasi tersebut vpada waktu ini dapat dibagi dua golongan, yaitu klasifikasi berdasarkan kerja dan klasifikasi berdasarkan energi yang digunakan.

Klasifikasi pertama membagi las dalam kelompok las cair, las tekan, las patri dan lain-lainnya. Sedangkan klasifikasi yang kedua membedakan adanya kelompok-kelompok seperti las listrik, las kimia, las mekanik dan seterusnya.

Bila diadakan pengklasifikasian yang lebih terperinci lagi, maka kedua klasifikasi tersebut diatas dibaur dan akan terbentuk kelompok-kelompok yang banyak sekali.

Diantara kedua cara klasifikasi tersebut diatas kelihatannya klasifikasi cara kerja lebih banyak digunakan karena itu pengklasifikasian yang diterangkan dalam bab ini juga berdasarkan cara kerja.

Berdasrkan klasifikasi ini pengelasan dapat dibagi dalam tiga kelas utama yaitu : pengelasan cair, pengelasan tekan dan pematrian.

1. Pengelasan cair adalah cara pengelasan dimana sambungan dipanaskan sampai mencair dengan sumber panas dari busur listrik atau sumber api gas yang terbakar.
2. pengelasan tekan adalah pcara pengelasan dimana sambungan dipanaskan dan kemudian ditekan hingga menjadi satu.
3. pematrian adalah cara pengelasan diman sambungan diikat dan disatukan denngan menggunakan paduan logam yang mempunyai titik cair rendah. Dalam hal ini logam induk tidak turut mencair.

Pemotongan yang dibahas dalam buku ini adalah cara memotong logam yang didasarkan atas mencairkan logam yang dipotong. Cara yang banyak digunakan dalam pengelasan adalah pemotongan dengan gas oksigen dan pemotongan dengan busur listrik.

Pengelasan yang paling banyak ndigunakan pada waktu ini adalah pengelasan cair dengan busur gas. Karena itu kedua cara tersebut yaitu las busur listrik dan las gas akan dibahas secara terpisah. Sedangkan cara-cara penngelasan yang lain akan dikelompokkan dalam satu pokok bahasan. Pemotongan, karena merupakan masalah tersendiri maka pembahasannya juga dilakukan secara terpisah.

Dibawah ini klasifikasi dari cara pengelasan :
a) Pengelasan cair

Ø Las gas
Ø Las listrik terak
Ø Las listrik gas
Ø Las listrik termis
Ø Las listrik elektron
Ø Las busur plasma
b) Pengelasan tekan

Ø Las resistensi listrik
Ø Las titik
Ø Las penampang
Ø Las busur tekan
Ø Las tekan
Ø Las tumpul tekan
Ø Las tekan gas
Ø Las tempa
Ø Las gesek
Ø Las ledakan
Ø Las induksi
Ø Las ultrasonic
c) Las busur

Ø Elektroda terumpan
d) Las busur gas

Ø Las m16
Ø Las busur CO2
e) Las busur gas dan fluks

Ø Las busur CO2 dengan elektroda berisi fluks
Ø Las busur fluks
ü Las elektroda berisi fluks
ü Las busur fluks
o Las elektroda tertutup
o Las busur dengan elektroda berisi fluks
o Las busur terendam
ü Las busur tanpa pelindung
o Elektroda tanpa terumpan
ü Las TIG atau las wolfram gas

A. LAS BUSUR LISTRIK
Las busur listrik atau pada umumnya disebut las listrik termasuk suatu proses penyambungan logam dengan menggunakan tenaga listrik sebagai sumber panas. Jadi surnber panas pada las listrik ditimbulkan oleh busur api arus listrik, antara elektroda las dan benda kerja.
Benda kerja merupakan bagian dari rangkaian aliran arus listrik las. Elektroda mencair bersama-sama dengan benda kerja akibat dari busur api arus listriik.
Gerakan busur api diatur sedemikian rupa, sehingga benda kerja dan elektroda yang mencair, setelah dingin dapat menjadi satu bagian yang sukar dipisahkan.

J
enis sambungan dengan las listrik ini merupakan sambungan tetap. Penggolongan macam proses las listrik antara lain, ialah :
1. Las listrik dengan Elektroda Karbon
, misalnya :
aLas listrik dengan elektroda karbon tunggal
bLas listrik dengan elektroda karbon ganda.
Pad alas listrik dengan elektroda karbon, maka busur listrik yang terjadi diantara ujung elektroda karbon dan logam atau diantara dua ujung elektroda karbon akan memanaskan dan mencairkan logam yang akan dilas. Sebagai bahan tambah dapat dipakai elektroda dengan fluksi atau elektroda yang berselaput fliksi.
  1. Las Listrik dengan Elektroda Logam, misalnya :
    1. Las listrik dengan elektroda berselaput,
    2. Las listrik TIG (Tungsten Inert Gas),
    3. Las listrik submerged.

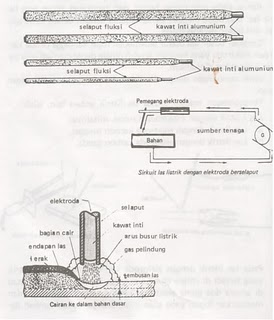

a. Las listrik dengan elektroda berselaput
Las listrik ini menggunakan elektroda berelaput sebagai bahan tambahan.

Busur listrik yang terjadi di antara ujung elektroda dan bahan dasar akan mencairkan ujung elektroda dan sebagaian bahan dasar. Selaput elektroda yang turut terbakar akan mencair dan menghasilkan gas yang melindungi ujung elekroda kawah las, busur listrik terhadap pengaruh udara luar. Cairan selaput elektroda yang membeku akan memutupi permukaan las yang juga berfungsi sebagai pelindung terhadap pengaruh luar.
Perbedaan suhu busur listrik tergantung pada tempat titik pengukuran, missal pada ujung elektroda bersuhu 3400° C, tetapi pada benda kerja dapat mencapai suhu 4000° C.
b. Las Listrik TIG
Las listrik TIG (Tungsten Inert Gas = Tungsten Gas Mulia) menggunakan elektroda wolfram yang bukan merupakan bahan tambah. Busur listrik yang terjadi antara ujung elektroda wolfram dan bahan dasar merupakan sumber panas, untuk pengelasan. Titik cair elektroda wolfram sedemikian tingginya sampai 3410° C, sehingga tidak ikut mencair pada saat terjadi busur listrik.
Tangkai listrik dilengkapi dengan nosel keramik untuk penyembur gas pelindung yang melindungi daerah las dari luar pada saat pengelasan.
Sebagian bahan tambah dipakai elektroda tampa selaput yang digerakkan dan didekatkan ke busur yang terjadi antara elektroda wolfram dengan bahan dasar.
Sebagi gas pelindung dipakai argon, helium atau campuran dari kedua gas tersebut yang pemakainnya tergantung dari jenis logam yang akan dilas.
Tangkai las TIG biasanya didinginkan dengn air yang bersirkulasi.
Pembakar las TIG terdiri dari :



1) Penyedia arus
2) Pengembali air pendingi,
3) Penyedia air pendingin,
4) Penyedia gas argon,
5) Lubang gas argon ke luar,
6) Pencekam elektroda,
7) Moncong keramik atau logam,
8) Elektroda tungsten,
9) Semburan gas pelindung

c. Las Listrik Submerged
Las listrik submerged yang umumnya otomatis atau semi otomatis menggunakan fluksi serbuk untuk pelindung dari pengaruh udara luar. Busur listrik di antara ujung elektroda dan bahan dasar di dalam timnunan fluksi sehingga tidak terjadi sinar las keluar seperti biasanya pada las listrik lainya. Operator las tidak perlu menggunakan kaca pelindung mata (helm las).
Pada waktu pengelasan, fluksi serbuk akan mencir dan membeku dan menutup lapian las. Sebagian fluksi serbuk yang tidak mencair dapat dipakai lagi setelah dibersihkan dari terak-terak las.
Elektora yang merupakan kawat tampa selaput berbentuk gulungan (roll) digerakan maju oleh pasangan roda gigi yang diputar oleh motor listrik ean dapat diatur kecepatannya sesuai dengan kebutuhan pengelasan.
d. Las Listrik MIG
Seperti halnya pad alas listrik TIG, pad alas listrik MIG juga panas ditimbulkan oleh busur listrik antara dua electron dan bahan dasar.
Elektroda merupakan gulungan kawat yang berbentuk rol yang geraknya diatur oleh pasangan roda gigi yang digerakkan oleh motor listrik. Gerakan dapat diatur sesuai dengan keperluan. Tangkai las dilengkapi dengan nosel logam untuk menghubungkan gas pelindung yang dialirkan dari botol gas melalui slang gas.
Gas yang dipakai adalah CO2 untuk pengelasan baja lunak dan baja. Argon atau campuran argon dan helium untuk pengelasan aluminium dan baja tahan karat. Proses pengelasan MIG ini dadpat secara semi otomatik atau otomatik. Semi otomatik dimaksudkan pengelasan secara manual, sedangkan otomatik adalah pengelasan yang seluruhnya dilaksanakan secara otomatik.
Elektroda keluar melalui tangkai bersama-sama dengan gas pelindung.

Kamis, 13 Mei 2010

ilmu ukur wilayah (IUW) untuk praktikum "Global Positioning System (GPS)"

Definisi Peta

        Peta adalah gambaran permukaan bumi pada bidang datar dengan skala tertentu melalui suatu sistem proyeksi. Peta bisa disajikan dalam berbagai cara yang berbeda, mulai dari peta konvensional yang tercetak hingga peta digital yang tampil di layar komputer.lihat sumber
        Peta adalah gambaran permukaan bumi pada bidang datar dengan skala tertentu melalui
suatu sistem proyeksi.lihat sumber
       A map is a medium of communication, and the effectiveness with which it communicates spatial information depends in large measure on the quality with which the displayed features are labeled. A map should render the information of interest clearly, rapidly, and without ambiguity. Cartographers have refined the art of map making over hundreds of years and have established an extensive body of cartographic skills, conventions, and quality standards. Any automatic system for text placement must conform to the same conventions and aim at the same level of cartographic quality.lihat sumber
       A map is a visual representation of an area a symbolic depiction highlighting relationships between elements of that space such as objects, region, and themes.
Many maps are static two-dimensiona, geometrically accurate representations of three-dimensional space, while others are dynamic or interactive, even three-dimensional. Although most commonly used to depict geography, maps may represent any space, real or imagined, without regard to context or scale; e.g.Brain Mapping, DNA  mapping, and extraterrestrial mapping. lihat sumber

Peta dapat diklasifikasi menjadi dua / 2 jenis, yakni :
1. Peta Umum
Peta umum adalah peta yang manampilkan bentuk fisik permukaan bumi suatu wilayah. Contoh : Peta jalan dan gedung wilayah DKI Jakarta.
2. Peta Khusus
Peta khusus adalah peta yang menampakkan suatu keadaan atau kondisi khusus suatu daerah tertentu atau keseluruhan daerah bumi. Contohnya adalah peta persebaran hasil tambang, peta curah hujan, peta pertanian perkebunan, peta iklim, dan lain sebagainya.

Definisi Pemetaan

        Pemetaan adalah proses pengukuran, perhitungan dan penggambaran permukaan bumi (terminologi geodesi) dengan menggunakan cara dan atau metode tertentu sehingga didapatkan hasil berupa softcopy maupun hardcopy peta yang berbentukvektor maupun raster.lihat sumber
        Kartografi merupakan bagian dari ilmu geografi yang berhubungan dengan pemetaan. Kaitan antara kartografi dengan dokumen ilmiah yaitu dari cara penyajian dan peyimpanan (storage) data. Penyajian data dalam bidang kartografi adalah penyajian informasi dalam bentuk keruangan atau spasial pada bidang datar berupa peta. Penyajian secara grafis dalam informasi spasial ini lebih memudahkan para pengguna peta dalam memahami informasi suatu wilayah hanya dengan melihat peta, daripada harus melihat informasi dalam bentuk data tabular (data tabel).lihat sumber
      Surveying is the science, art and technology of determining the relative positions ofpoints above, on, or beneaththe earth surface, or of establishing suchpoints. [sumber : Wolf, Paul R & Ghilani, Charles D. 2002. Elementary Surveying : An Introduction to Geomatics. Prentice Hall. New Jersey]
      The Mapping refer to : The making of maps, as in cartography, surveying, and photogrammetry.lihat sumber

Sistem Informasi Geografi (SIG)

       Sistem Informasi Geografi (SIG) atau Geographic Information System (GIS) adalah suatu sistem informasi yang dirancang untuk bekerja dengan data yang bereferensi spasial atau berkoordinat geografi atau dengan kata lain suatu SIG adalah suatu sistem basis data dengan kemampuan khusus untuk menangani data yang bereferensi keruangan (spasial) bersamaan dengan seperangkat operasi kerja (Barus dan Wiradisastra, 2000). Sedangkan menurut Anon (2001) Sistem Informasi geografi adalah suatu sistem Informasi yang dapat memadukan antara data grafis (spasial) dengan data teks (atribut) objek yang dihubungkan secara geogrfis di bumi (georeference). Disamping itu, SIG juga dapat menggabungkan data, mengatur data dan melakukan analisis data yang akhirnya akan menghasilkan keluaran yang dapat dijadikan acuan dalam pengambilan keputusan pada masalah yang berhubungan dengan geografi.lihat sumber
      Sistem Informasi Geografis adalah sistem informasi khusus yang mengelola data yang memiliki informasi spasial (bereferensi keruangan). Atau dalam arti yang lebih sempit, adalah sistem komputer yang memiliki kemampuan untuk membangun, menyimpan, mengelola dan menampilkan informasi berefrensi geografis, misalnya data yang diidentifikasi menurut lokasinya, dalam sebuah database. Para praktisi juga memasukkan orang yang membangun dan mengoperasikannya dan data sebagai bagian dari sistem ini.lihat sumber
     A Geographic Information System (GIS) is the high-tech equivalent of a map. Unlike traditional paper maps, which are usually made to fit a single purpose and, once printed, go out of date fairly quickly, a GIS may be used for any number of different purposes and may combine countless sources of data that can be manipulated and updated at any time.lihat sumber

      A geographic information system (GIS) integrates hardware, software, and data for capturing, managing, analyzing, and displaying all forms of geographically referenced information.GIS allows us to view, understand, question, interpret, and visualize data in many ways that reveal relationships, patterns, and trends in the form of maps, globes, reports, and charts.lihat sumber

Global Positioning System (GPS)

 GPS adalah sistem radio navigasi dan penentuan posisi dengan menggunakan satelit yang dimiliki dan dikelola oleh Departemen Pertahanan Keamanan Amerika Serikat. Sistem ini didesain untuk memberikan posisi dan kecepatan tiga dimensi dan informasi mengenai waktu secara kontinu. GPS terdiri dari tiga segmen utama, segmen angkasa (space segmen) yang terdiri dari satelit-satelit GPS, segmen sistem kontrol (control segment) yang terdiri dari stasion-stasion pemonitor dan pengontrol satelit, dan segmen pemakai (user segment) yang terdiri dari pemakai GPS termasuk alat-alat penerima dan pengolah sinyal data GPS.
      Global Positioning System (GPS) adalah satu-satunya sistem navigasi satelit yang berfungsi dengan baik. Sistem ini menggunakan 24 satelit yang mengirimkan sinyal gelombang mikro ke Bumi. Sinyal ini diterima oleh alat penerima di permukaan, dan digunakan untuk menentukan posisi, kecepatan, arah, dan waktu.lihat sumber
     GPS (Global Positioning System) adalah sistem satelit navigasi dan penentuan posisi yang dimiliki dan dikelola oleh Amerika Serikat. Sistem ini didesain untuk memberikan posisi dan kecepatan tiga-dimensi serta informasi mengenai waktu, secara kontinyu di seluruh dunia tanpa bergantung waktu dan cuaca, bagi banyak orang secara simultan.lihat sumber
     The Global Positioning System is a satellite navigation system that allows the user to acquire accurate determination of position and velocity based on noisy observation of the satellite signals. The model has the same structure for both position and velocity but with different parameter values.lihat sumber

                                      Prinsip penentuan posisi dengan GPS


Prinsip penentuan posisi dengan GPS yaitu menggunakan metode reseksi jarak, dimana pengukuran jarak dilakukan secara simultan ke beberapa satelit yang telah diketahui koordinatnya. Pada pengukuran GPS, setiap epoknya memiliki empat parameter yang harus ditentukan : yaitu 3 parameter koordinat X,Y,Z atau L,B,h dan satu parameter kesalahan waktu akibat ketidaksinkronan jam osilator di satelit dengan jam di receiver GPS. Oleh karena diperlukan minimal pengukuran jarak ke empat satelit.KLIK disini untuk mengunduh jurnal tentang GPS (JUDUL JURNAL :EVALUATION OF LOW COST GPS APPLICATION FOR AN AUTONOMOUS
HELICOPTER IN THE PRESENCE OF KALMAN FILTER

Selasa, 11 Mei 2010

ilmu ukur wilayah (IUW) untuk praktikum "pengenalan alat"

 PENGUNTING atau LEVELLING


Gambar diatas adalah alat pengunting atau levelling yang digunakan untuk melakukan penguntingan. Dimana penguntingan adalah penentuan beda tinggi antara dua tempat atau titik.
tujuan dari penguntingan adalah :
          1. Mendapatkan beda tinggi antara dua titik/tempat
          2. Menentukan titik pedoman tinggi pada lokasi pemetaan.

ini adalah tampilan pengunting yang lengkap dengan trimpot :

PRISMA atau PRISM


GLOBAL POSITIONING SYSTEM atau GPS


Global Positioning System (GPS) adalah satu-satunya sistem navigasi satelit yang berfungsi dengan baik. Sistem ini menggunakan 24 satelit yang mengirimkan sinyal gelombang mikro ke Bumi. Sinyal ini diterima oleh alat penerima di permukaan, dan digunakan untuk menentukan posisi, kecepatan, arah, dan waktu. Sistem yang serupa dengan GPS anatara lain GLONASS Rusia, GALILEO Uni Eropa, IRNSS India.
       Sistem ini dikembangkan olehDepartemen Pertahanan Amerika Serikat, dengan nama lengkapnya adalah NAVSTAR GPS (kesalahan umum adalah bahwa NAVSTAR adalah sebuah singkatan, ini adalah salah, NAVSTAR adalah nama yang diberikan oleh John Walsh, seorang penentu kebijakan penting dalam program GPS)..
       GPS Tracker atau sering disebut dengan GPS Tracking adalah teknologi AVL (Automated Vehicle Locater) yang memungkinkan pengguna untuk melacak posisi kendaraan, armada ataupun mobil dalam keadaan Real-Time. GPS Tracking memanfaatkan kombinasi teknologi GSM dan GPS untuk menentukan koordinat sebuah obyek, lalu menerjemahkannya dalam bentuk peta digital.

Cara Kerja GPS
        Sistim ini menggunakan sejumlah satelit yang berada di orbit bumi, yang memancarkan sinyalnya ke bumi dan ditangkap oleh sebuah alat penerima. Ada tiga bagian penting dari sistim ini, yaitu bagian kontrol, bagian angkasa, dan bagian pengguna.

1. Kontroler
Setiap satelit dapat berada sedikit diluar orbit, sehingga bagian ini melacak orbit satelit, lokasi, ketinggian, dan kecepatan. Sinyal-sinyal sari satelit diterima oleh bagian kontrol, dikoreksi, dan dikirimkan kembali ke satelit. Koreksi data lokasi yang tepat dari satelit ini disebut dengan data ephemeris, yang nantinya akan di kirimkan kepada alat navigasi kita.
2. Segmen Angkasa
Bagian ini terdiri dari kumpulan satelit-satelit yang berada di orbit bumi, sekitar 12.000 mil diatas permukaan bumi. Kumpulan satelit-satelit ini diatur sedemikian rupa sehingga alat navigasi setiap saat dapat menerima paling sedikit sinyal dari empat buah satelit. Masing-masing satelit memiliki kodenya sendiri-sendiri. Nomor kode ini biasanya akan ditampilkan di alat navigasi, maka kita bisa melakukan identifikasi sinyal satelit yang sedang diterima alat tersebut. Data ini berguna bagi alat navigasi untuk mengukur jarak antara alat navigasi dengan satelit, yang akan digunakan untuk mengukur koordinat lokasi.
3. Segmen Pengguna
Satelit akan memancarkan data almanak dan ephemeris yang akan diterima oleh alat navigasi secara teratur. Data almanak berisikan perkiraan lokasi (approximate location) satelit yang dipancarkan terus menerus oleh satelit. Data ephemeris dipancarkan oleh satelit, dan valid untuk sekitar 4-6 jam. Untuk menunjukkan koordinat sebuah titik (dua dimensi), alat navigasi memerlukan paling sedikit sinyal dari 3 buah satelit. Untuk menunjukkan data ketinggian sebuah titik (tiga dimensi), diperlukan tambahan sinyal dari 1 buah satelit lagi.

THEODOLIT DIGITAL

Theodolit Digital adalah instrument / alat yang dirancang untuk pengukuran sudut yaitu sudut mendatar yang dinamakan dengan sudut horizontal dan sudut tegak yang dinamakan dengan sudut vertical. Dimana sudut – sudut tersebut berperan dalam penentuan jarak mendatar dan jarak tegak diantara dua buah titik lapangan.
Theodolit Digital merupakan Alat ukur Dengan teknologi Digital sehingga dapat menghasilkan ketelitian dan akurasi yang baik dalam pengukuran Luas, sudut, beda tinggi, Digital theodolite Sangat baik dalam pengukuran tanah, luas Area, Sudut, peluasan jalan, Jembatan,Dll.

Bagian-Bagian Theodolit
Secara umum, konstruksi theodolit terbagi atas dua bagian :
1. Bagian atas, terdiri dari :
o Teropong / Teleskope
o Nivo tabung
o Sekrup Okuler dan Objektif
o Sekrup Gerak Vertikal
o Sekrup gerak horizontal
o Teropong bacaan sudut vertical dan horizontal
o Nivo kotak
o Sekrup pengunci teropong
o Sekrup pengunci sudut vertical
o Sekrup pengatur menit dan detik
o Sekrup pengatur sudut horizontal dan vertikal
2. Bagian Bawah terdiri dari :
o Statif / Trifoot
o Tiga sekrup penyetel nivo kotak
o Unting – unting
o Sekrup repitisi
o Sekrup pengunci pesawat dengan statif

Perhitungan Jarak
Jika memakai sudut  ZENITH :
o Do = (BA-BB) x100 x sin V, jarak optis
o Do = (BA-BB) x 100 x sin2 V, jarak datar
Jika memakai sudut ELEVASI :
o Do = (BA-BB) x 100 x cos V, jarak optis
o Do = (BA-BB) x100 x cos2 V, jarakk datar

 Perhitungan Beda Tinggi (∆H)
Jika memakai sudut vertical (zenith) :
∆h = ta + dh – BT
tan V
Jika memakai sudut vertical (elevasi) :
∆h = ta + (dh x tan V) – BT

 Perhitungan Ketinggian
        TPx = TP1 + ∆h
        TP1 adalah ketinggian di titik pesawat.


Jika anda ingin mengetahui lebih jauh mengenai pemetaan,anda bisa melihat di referensi tentang survei dan pemetaan ini.di dalam referensi ini akan dibahas lebih jauh mengenai Teori Kesalahan, Pengukuran kerangka dasar vertikal, Pengukuran sipat dasar kerangka dasar vertikal, Proyeksi peta, aturan kuadran dan sistem koordinat, Macam besaran sudut, Jarak, azimuth dan pengikatan kemuka, Cara pengikatan ke belakang metode collins, Cara pengikatan kebelakang metode Cassini, Pengukuran poligon kerangka dasar horisontal, Pengukuran luas, Pengukuran titik-titik detail, Garis kontur, sifat dan interpolasinya, Perhitungan galian dan timbunan, Pemetaan digital, dan Sisitem informasi geografik.
Selengkapnya anda bisa .klik di sini

Minggu, 09 Mei 2010

Kekuatan Bahan untuk "Defleksi Dengan Metode Luas Momen"


Materi defleksi dengan metode luas momen untuk pengajuan laporan memerlukan beberapa materi diantaranya pengertiannya,penerapannya dalam bidang pertanian , faktor-faktor yang mempengaruhi, rumus-rumus yang digunakan dan sebagainya.
untuk sementara ini adalah materi mengenai:
1.Defleksi dengan metode LUAS MOMEN dan INTEGRASI GANDA, termasuk rumus2 yg digunakan
2.Materi ilmiah tentang defleksi yang membahas pengertian defleksi dan faktor2 yang mempengaruhi defleksi
3.teori-teori yang menunjang defleksi pada luas momen

Sabtu, 08 Mei 2010

Kekuatan Bahan "desain dan uji kuat tekan menara kayu"

Praktikum Kekuatan Bahan dengan judul DESAIN DAN UJI KUAT TEKAN PADA MENARA meembutuhkan beberapa materi untuk menyelesaikan laporan praktikum, diantaranya adalah Tabel Kelas Kekuatan Kayu, pegertian Menara, Sifat Bahan Kayu yang bisa lihat di daftar berikut ini:
1.Tabel Kelas Kekuatan Kayu
2.Pengertian Menara anda bisa mencari di kamus KBBI ini
3.Sifat Bahan Kayu

Rabu, 28 April 2010

Kumpulan jurnal Intrumentasi

Dari blog ini kalian bisa mendapatkan beberapa jurnal yang mungkin diperlukan dalam pembuatan laporan praktikum Instrumentasi. Jurnal yang diperlukan dalam praktikum kali ini adalah jurnal mengenai RANGKAIAN PENGHITUNG DIGITAL (RPD), ALAT PENGUKUR INTENSITAS CAHAYA, dan DIGITAL LIGHT METER.
Anda bisa klik dan download di bagian "Kumpulan Jurnal"
semoga bermanfaat bagi kita semua.
